ATVN chia sẻ cho các bạn một số sơ đồ bản vẻ một số mạch điều khiển động cơ – biến tần- PLC

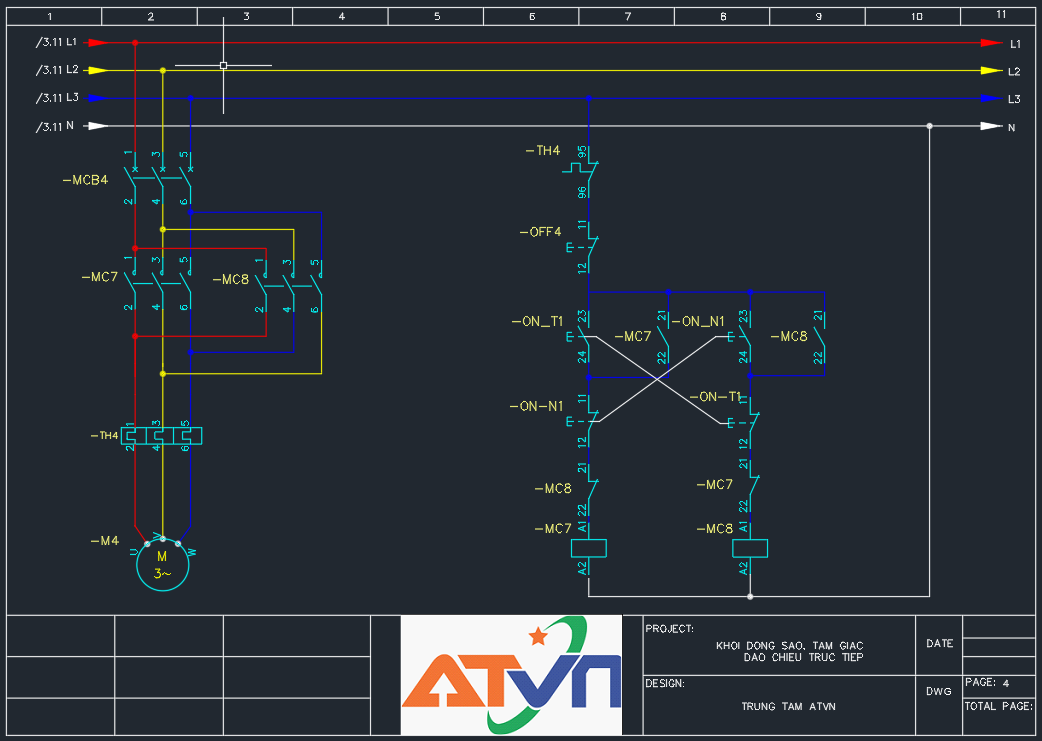

Bản vẽ một số mạch điều khiển động cơ, biến tần và PLC. Thể hiện rõ cách thức kết nối và hoạt động của các thiết bị trong hệ thống tự động hóa. Trong đó, mạch điều khiển động cơ thường bao gồm các thiết bị. Như khởi động từ, rơle nhiệt, nút nhấn và công tắc hành trình. Nhằm điều khiển việc đóng/ngắt nguồn cho động cơ.
Biến tần được đưa vào để điều chỉnh tốc độ. Và mô-men xoắn của động cơ một cách linh hoạt. Thông qua việc thay đổi tần số dòng điện cấp. PLC (Programmable Logic Controller) đóng vai trò trung tâm điều khiển, nhận tín hiệu từ cảm biến và các thiết bị đầu vào. Sau đó xử lý và gửi tín hiệu điều khiển đến biến tần hoặc các phần tử chấp hành khác.
Bản vẽ chi tiết các mạch này không chỉ giúp kỹ thuật viên dễ dàng lắp đặt và bảo trì. Mà còn đảm bảo hệ thống vận hành chính xác và an toàn.

Link file Cad : https://drive.google.com/file/d/1zVxF710OmMEno7vBsHpYy0OrMJTnXG2t/view?usp=sharing
