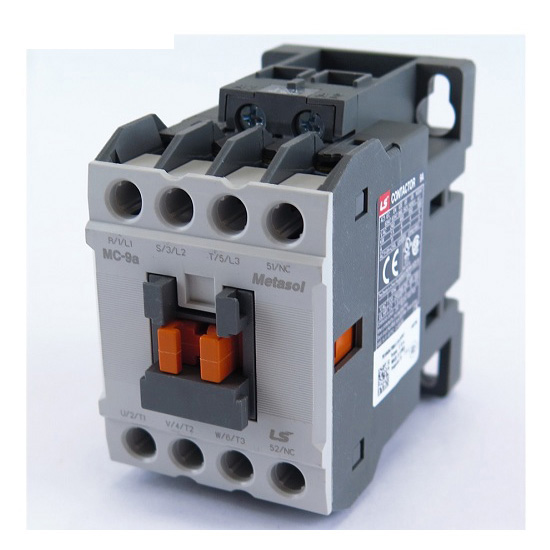

CONTACTOR
1. Contactor là gì ?
Contactor hay còn gọi là khởi động từ, là khí cụ điện hạ áp, thực hiện việc đóng ngắt thường xuyên các mạch điện động lực có dòng điện ngắt không vượt quá giới hạn dòng điện quá tải của mạch điện. Việc đóng cắt công tắc tơ có tiếp điểm có thể được thực hiện bằng nam châm điện, thủy lực hay khí nén. Thông thường ta gặp loại đóng cắt bằng nam châm điện hay một cách gọi khác là contactor điện từ.
2.Cấu tạo công tắc tơ
Contactor bao gồm 3 bộ phận chính:
♦ Nam châm điện: gồm có các chi tiết: Cuộn dây dùng tạo ra lực hút nam châm, Lõi sắt, Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.
♦ Hệ thống dập hồ quang: Khi chuyển mạch, hồ quang điện sẽ xuất hiện làm các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.
♦ Hệ thống tiếp điểm: gồm có tiếp điểm chính và tiếp điểm phụ
- Tiếp điểm chính:Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường hở đóng lại khi cấp nguồn vào mạch từ của contactor trong tủ điện làm mạch từ hút lại.
- Tiếp điểm phụ:Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường mở.
- Tiếp điểm thường đóng là loại tiếp điểm ở trạng thái đóng (có liên lạc với nhau giữa hai tiếp điểm) khi cuộn dây nam châm trong contactor ở trạng thái nghỉ (không được cung cấp điện). Tiếp điểm này mở ra khi contactor ở trạng thái hoạt động. Ngược lại là tiếp điểm thường mở.
Như vậy, hệ thống tiếp điểm chính thường được lắp trong mạch điện động lực, còn các tiếp điểm phụ sẽ lắp trong hệ thống mạch điều khiển của Contactor.
3.Nguyên lý hoạt động của công tắc tơ
Nguyên lý hoạt động của contactor như sau: Khi cấp nguồn trong mạch điện điều khiển bằng với giá trị điện áp định mức của Contactor vào hai đầu cuộn dây quấn trên phần lõi từ đã được cố định trước đó thì lực từ sinh ra sẽ hút phần lõi từ di động và hình thành mạch từ kín (lúc này lực từ sẽ lớn hơn phản lực của lò xo). Contactor bắt đầu trạng thái hoạt động. Nhờ bộ phận liên động về cơ giữa lõi từ di động và hệ thống tiếp điểm sẽ làm cho tiếp điểm chính đóng lại và tiếp điểm phụ chuyển đổi trạng thái (khi thường đóng sẽ mở ra và khi thường hở sẽ đóng lại), trạng thái này sẽ được duy trì. Khi nguồn điện ngưng cấp cho cuộn dây thì contactor ở trạng thái nghỉ và các tiếp điểm lại trở về trạng thái ban đầu.
4.Ứng dụng của contactor
♦ Contactor là thiết bị điều khiển để đóng ngắt nguồn cấp cho thiết bị. Do đó nó được sử dụng rất phổ biến trong hệ thống điện.
♦ Trong công nghiệp, contactor được sử dụng để điều khiển vận hành các động cơ hay thiết bị điện để an toàn khi vận hành. Đây là một giải pháp tự động hóa bằng phương pháp cơ điện. Phương pháp này không xử lý những quá trình phức tạp thành đơn giản và có độ ổn định cao, dễ sửa chữa.
Ứng dụng của contactor trong công nghiệp và cả dân dụng:
♦ Contactor điều khiển động cơ: cấp nguồn cho động cơ khởi động trực tiếp. Contactor được dùng kết hợp với Rơ le nhiệtđể bảo vệ quá tải cho động cơ.

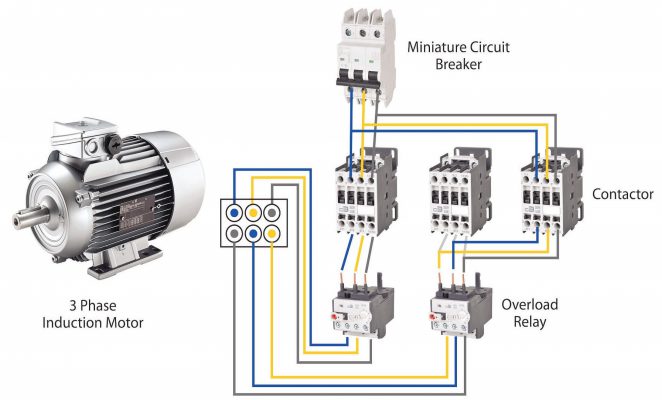

♦ Contactor điều khiển khởi động sao – tam giác: thay đổi chế độ hoạt động của động cơ từ sơ đồ hình sao khi khởi động sang sơ đồ tam giác khi động cơ đã vận hành ổn định. Mục đích là để giảm dòng khởi động.

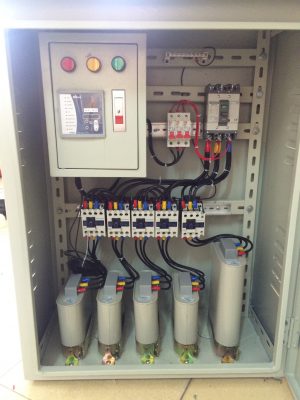

♦ Contactor điều khiển tụ bù: đóng ngắt các tụ bù vào lưới điện để bù công suất phản kháng. Contactor được dùng trong hệ thống bù tự động được điều khiển bằng bộ điều khiển tụ bù đảm bảo đóng cắt các cấp tụ bù phù hợp với tải.
