BIẾN TẦN

BIẾN TẦN

1.Biến tần là gì?

Biến tần là thiết bị biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác,có thể điều chỉnh được tần số.

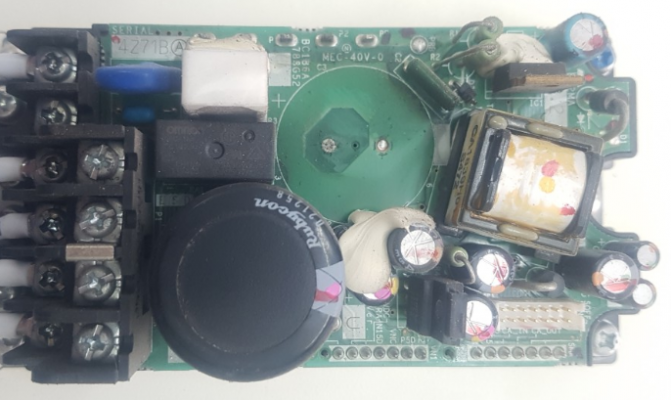

2.Cấu tạo của biến tần

♦ Bên trong biến tần là các bộ phận có chức năng nhận điện áp đầu vào có tần số cố định để biến đổi thành điện áp có tần số thay đổi để điều khiển tốc độ động cơ.

♦ Các bộ phận chính của biến tần bao gồm bộ chỉnh lưu, bộ lọc, bộ nghịch lưu IGBT, mạch điều khiển.

♦ Ngoài ra biến tần được tích hợp thêm một số bộ phận khác như: bộ điện kháng xoay chiều, bộ điện kháng 1 chiều, điện trở hãm, bàn phím, màn hình hiển thị, module truyền thông…

3.Nguyên lý hoạt động của biến tần

♦ Đầu tiên, nguồn điện 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện. Điện đầu vào có thể là một pha hoặc 3 pha, nhưng nó sẽ ở mức điện áp và tần số cố định (ví dụ 380V 50Hz)

♦ Điện áp 1 chiều ở trên sẽ được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Mới đầu, điện áp một chiều được tạo ra sẽ được lưu trữ trong giàn tụ điện. Tiếp theo, thông qua quá trình tự kích hoạt thích hợp, bộ biến đổi IGBT (viết tắt của tranzito lưỡng cực có cổng cách điện hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của biến tần) sẽ tạo ra một điện áp xoay chiều 3 pha bằng phương pháp điều chế độ rộng xung PWM.

4.Một số ứng dụng của biến tần

Điều khiển động cơ bơm

Khi sử dụng biến tần để điều khiển động cơ máy bơm thì điều khiển động cơ tốt, điều khiển được tốc độ bơm mà còn cho phép điều khiển cả áp lực, lưu lượng mà thiết bị còn khởi động mềm hơn. Tối ưu hóa được hoạt động cơ đồng thời tiết kiệm điện năng lượng.

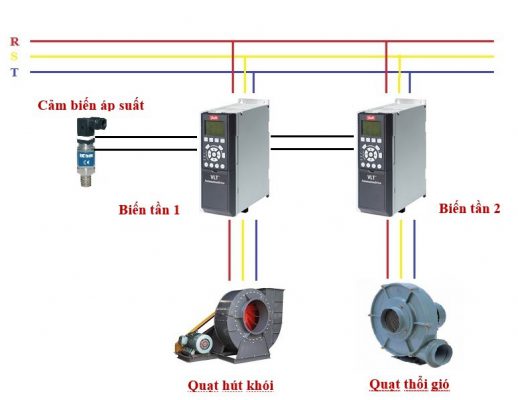

Điều khiển động cơ quạt

Để có thể điều chỉnh được lượng gió thì người dùng cần phải sử dụng hệ thống để điều khiển động cơ .Nên cần phải có thiết bị biến tần. Do động cơ biến tần có thể điều khiển tốc độ động cơ vô cùng nhanh chóng và cho phép điều khiển áp lực, tiết kiệm điện năng hoàn hảo.

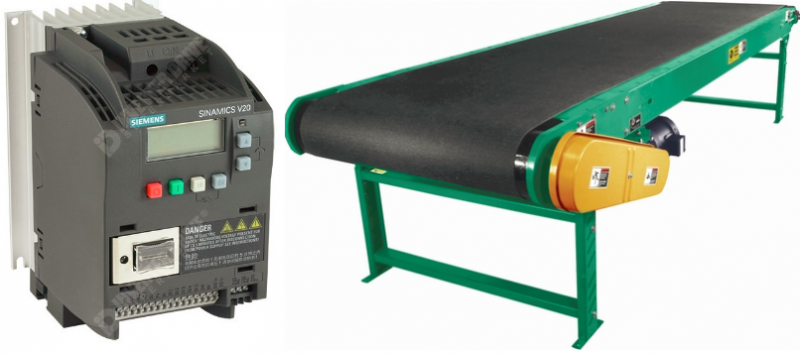

Điều khiển động cơ băng tải

Biến tần được xem là một thiết bị có tính hỗ trợ cao và được đưa vào làm cho băng truyền hay băng tải được bảo vệ qua việc kiểm soát chính xác vận tốc và momen động cơ. Giúp kéo dài được thời gian hoạt động của băng tải và băng truyền đồng thời còn giảm thiểu được nhiều chi phí cho doanh nghiệp, bảo dưỡng dễ dàng hơn.

Và còn nhiều ứng dụng của biến tần được sử dụng trong công nghiệp cũng như dân dụng
