Các kí hiệu khí cụ điện trong bản vẽ Cad và một số mạch điện cơ bản

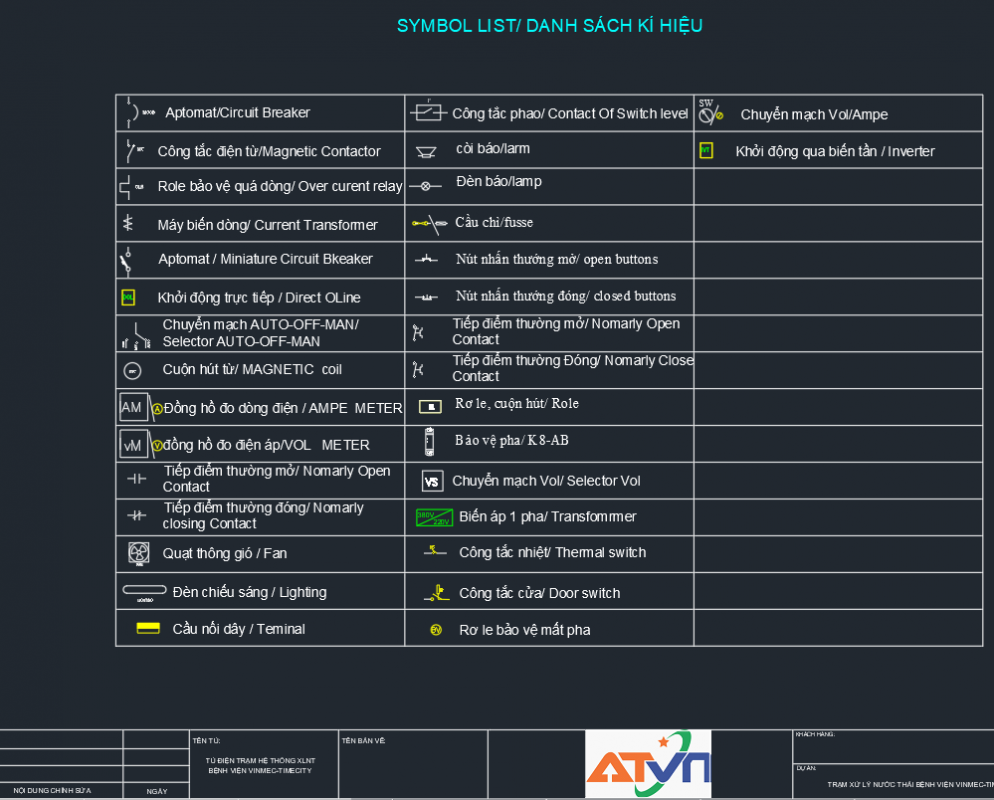

Các kí hiệu khí cụ điện trong bản vẽ Cad và một số mạch điện cơ bản. Là phần không thể thiếu khi thiết kế sơ đồ mạch điện. Giúp thể hiện chính xác chức năng và vị trí của từng thiết bị trong hệ thống. Mỗi khí cụ điện như cầu dao, aptomat (CB), công tắc, rơle, khởi động từ, nút nhấn, đèn báo, biến áp… Đều có một ký hiệu chuẩn riêng, được quy ước theo các tiêu chuẩn kỹ thuật như IEC hoặc TCVN.

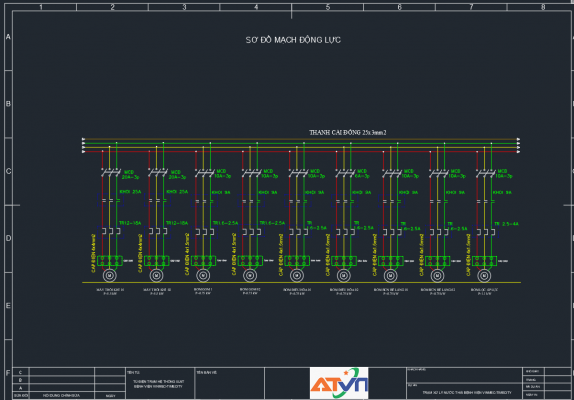

Việc sử dụng đúng ký hiệu giúp người đọc bản vẽ. Dễ dàng hiểu được cấu trúc và nguyên lý hoạt động của mạch. Trong một số mạch điện cơ bản như mạch khởi động động cơ trực tiếp. Mạch đảo chiều quay, mạch sao-tam giác hay mạch điều khiển bằng rơle trung gian. Các ký hiệu này được bố trí logic và khoa học để thể hiện mối liên kết giữa thiết bị điều khiển và thiết bị chấp hành.

Việc nắm vững các ký hiệu trong bản vẽ CAD là kỹ năng quan trọng đối với kỹ sư điện. Giúp đảm bảo việc thiết kế, thi công và bảo trì hệ thống điện một cách hiệu quả và an toàn.
